CUTTING TOOLS
직각 4코너 90°엔드밀
MA90
가공 과제를 해결하는 독자적인 탄젠셜 ( 직각 ) 엔드밀입니다. 신재종 PR18 시리즈와 특수 팁 형상에 의한 고품질과 긴수명 가공을 실현합니다. 지속되는 미려한 정삭면과 벽면 정도가 우수합니다.
탄젠셜 엔드밀의 장점
탄젠셜 엔드밀은 수직 팁 포지셔닝 구조로 다양한 이점을 제공합니다.

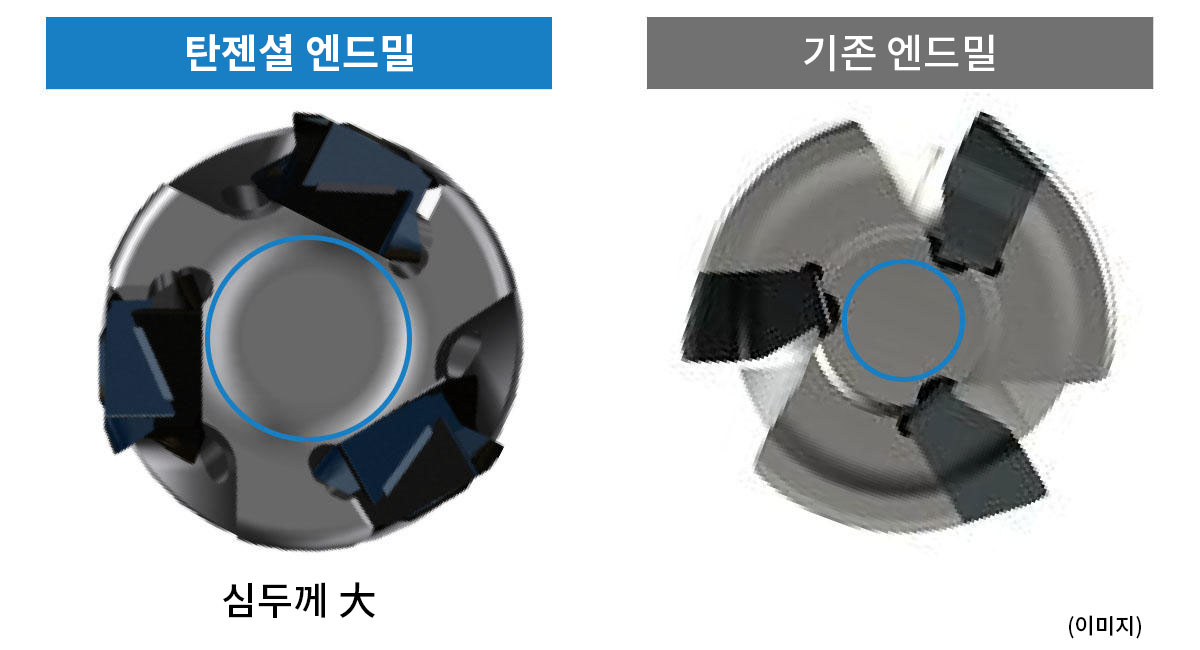

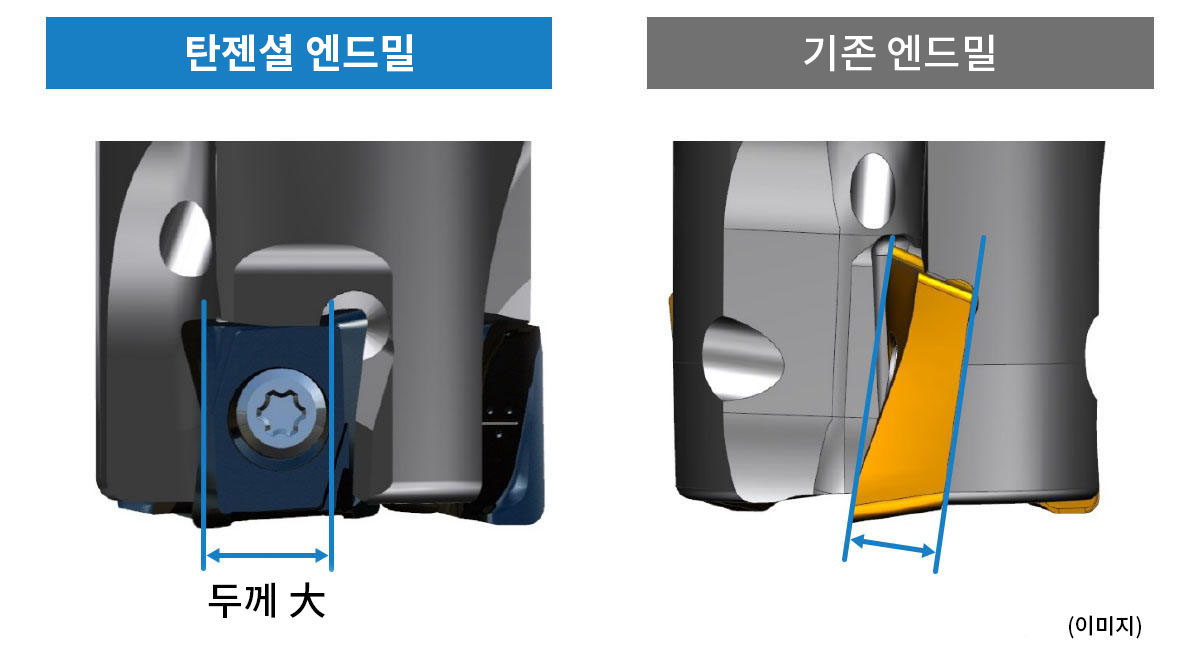

탄젠셜 엔드밀은 절삭 저항 방향의 팁 두께가 크기 때문에 팁이 돌발 결손했을 때의 홀더 파손을 억제합니다. 기존 엔드밀에 비해 더 큰 심두께를 확보할 수 있으며 강성이 우수합니다. 또한 조작성이 우수하고 팁 교환이 용이합니다.
교세라의 새로운 직각 엔드밀 MA90은 이러한 장점으로 가공 문제를 해결하는 독자적인 탄젠셜 엔드밀입니다. 고강성 홀더로 휘어짐을 억제하고, 우수한 정삭 정밀도를 실현합니다. 높은 신뢰성은 큰 안심감을 가져옵니다.

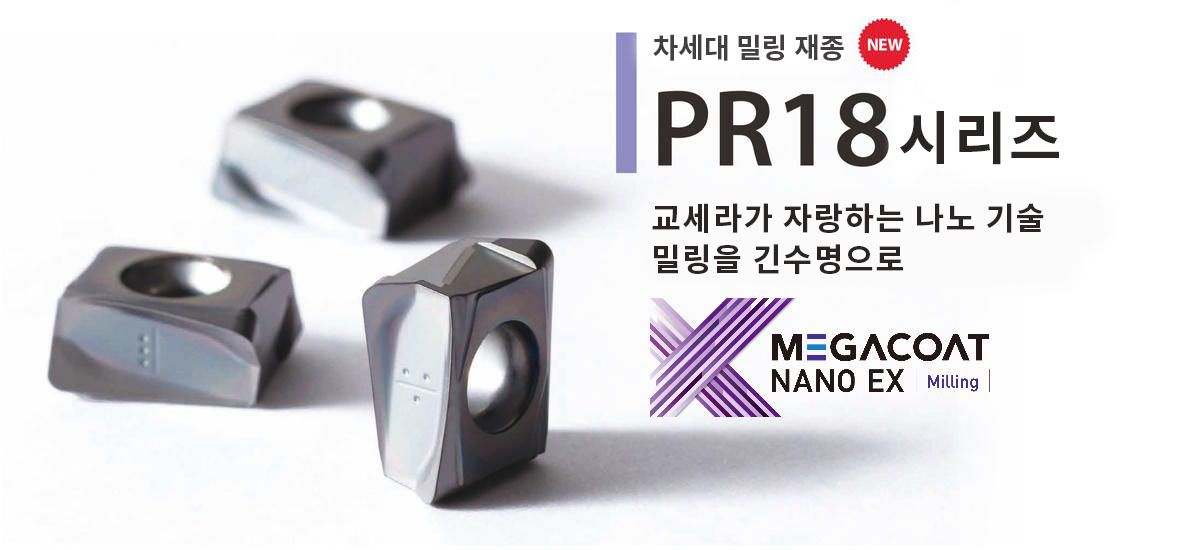

신재종 PR18 시리즈 탄생. 대폭적인 긴수명화를 실현

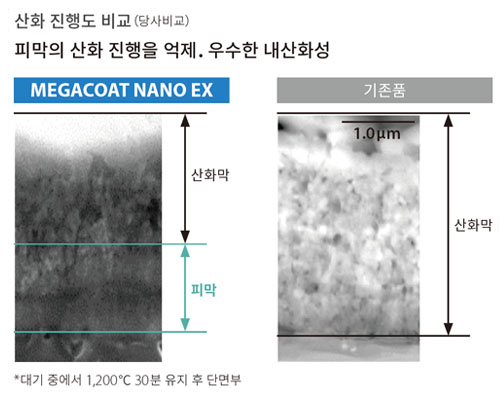

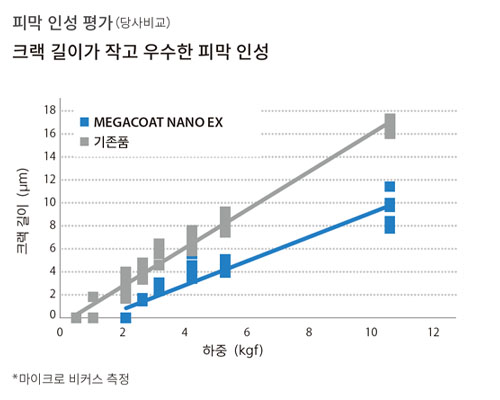

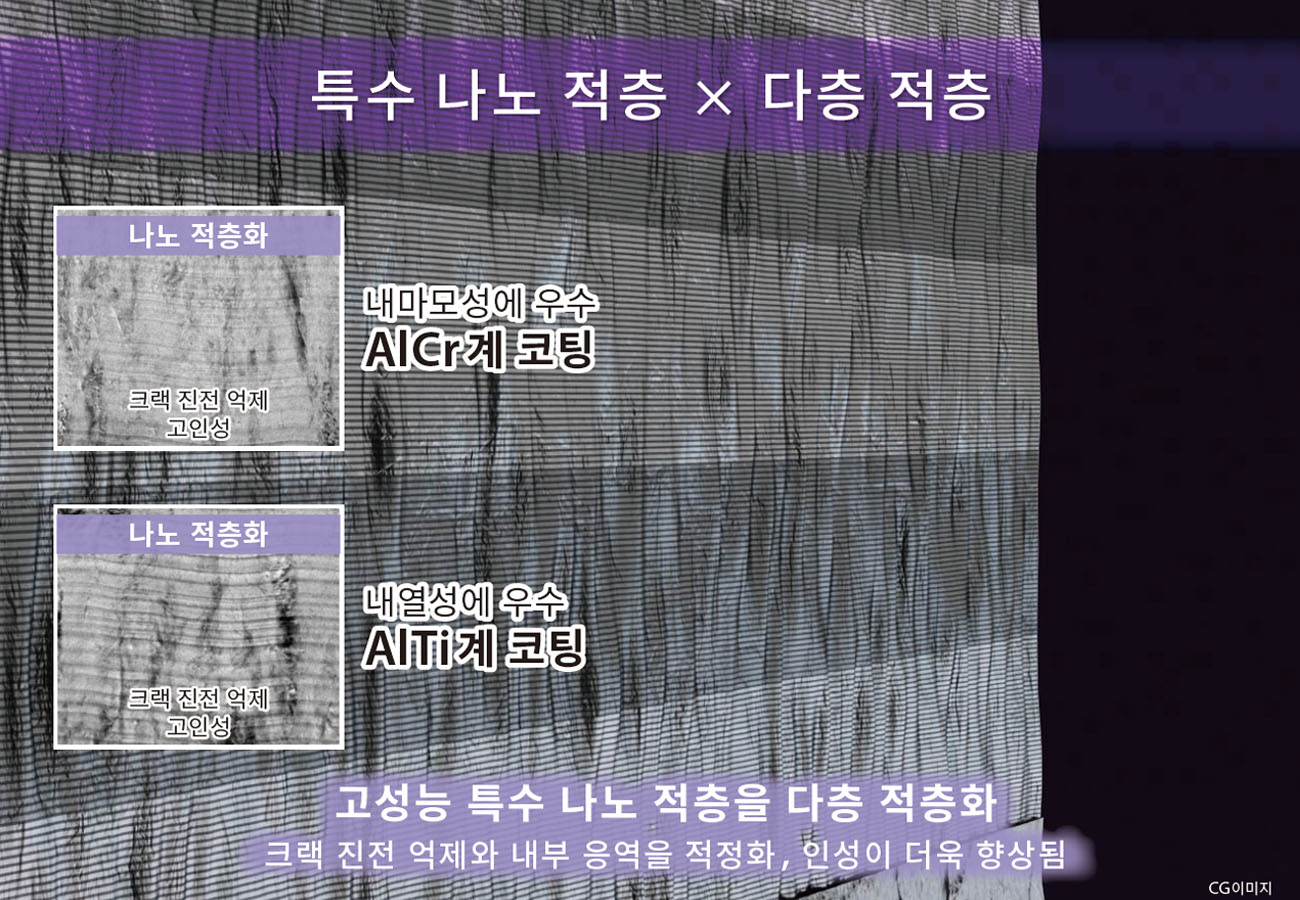

MA90의 팁에는 신재종 PR18 시리즈를 채용. 교세라가 자랑하는 나노 기술「MEGACOAT NANO EX」로 대폭적인 긴수명화를 실현합니다. 내마모성에 우수한 AlCr계 코팅과 내열성에 우수한 AlTi계 코팅으로 높은 내마모성을 실현. 또한, 각각의 코팅을 교대로 다층 적층화시킴으로써 인성을 더욱 향상. 크랙 진전의 억제와 내부 응력의 적정화에 의해, 내치핑성을 향상시킵니다. 「MEGACOAT NANO EX」는 특수 나노 적층 × 다층 적층의 「더블 적층 기술」로 내마모성과 내결손성을 양립합니다.

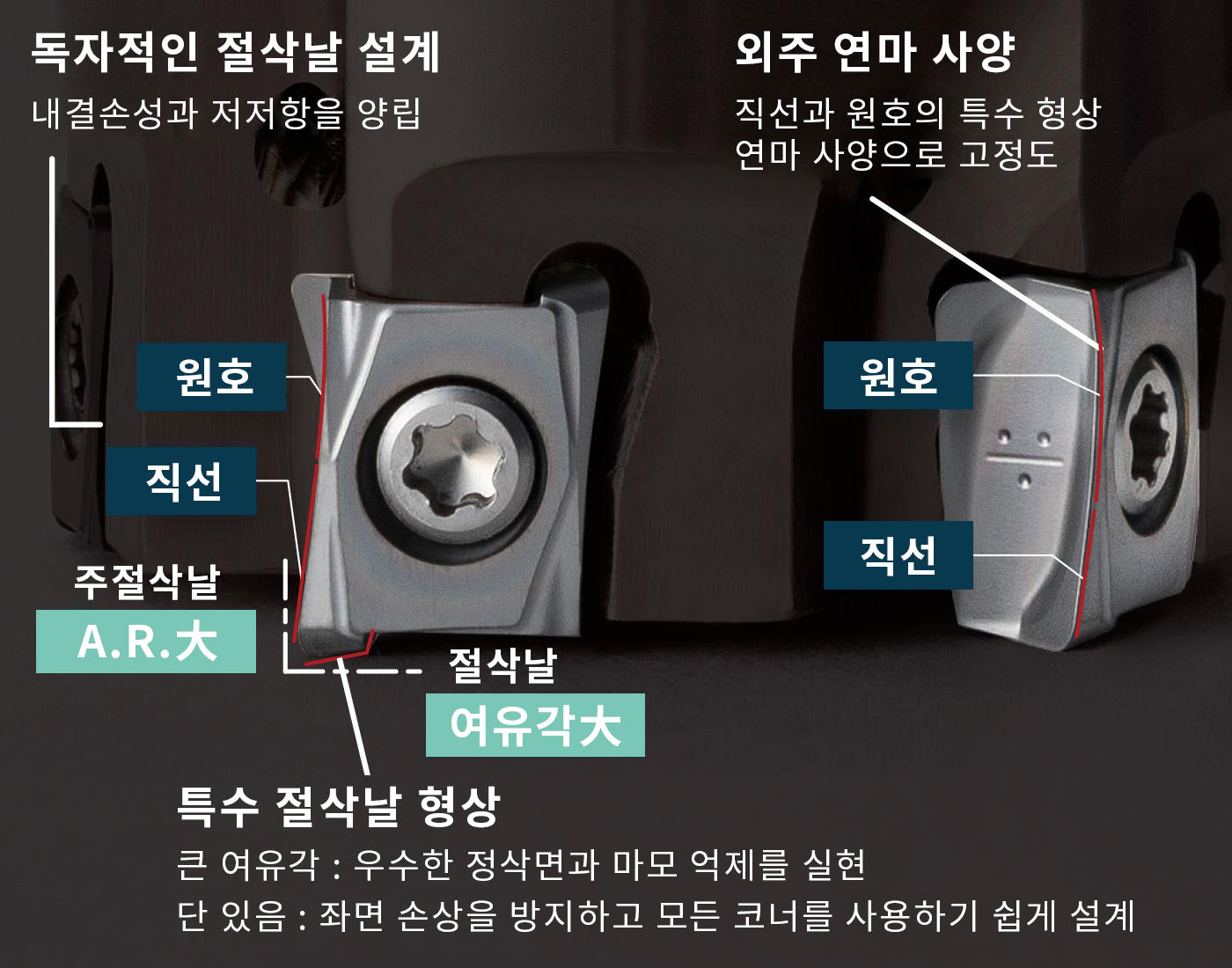

고품질과 긴수명을 실현하는 독자적인 팁 형상
ㅣ외주 연마 사양으로 우수한 벽면 정도 실현
MA90은 외주 연마 사양의 팁을 채택. 일반적인 세로 배치 엔드 밀에 비해 벽면 단차나 벽면 쓰러짐이 작아 고품질을 실현합니다.
또한 고강성 홀더로 입벽의 직각도가 우수합니다.

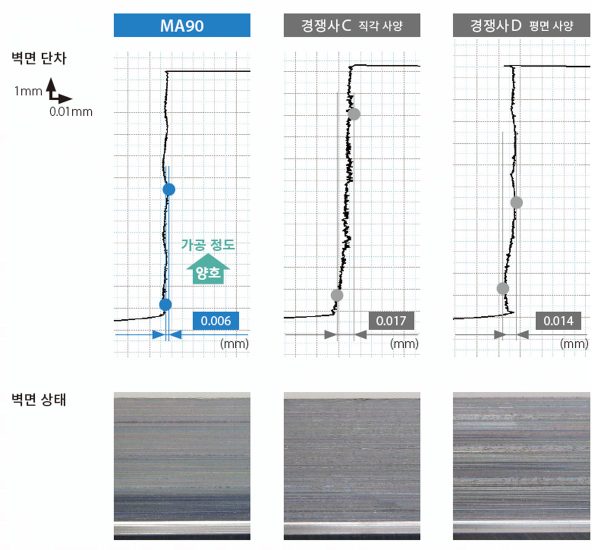

벽면 정도 비교(당사 비교)
절삭조건 : Vc = 200 m/min, ap × ae = 1 × 37.5 mm, fz = 0.1/0.12 mm/t, Dry S50C ø50 (6/7날) BT50
ㅣ특수 절삭날 형상으로 고품위 정삭면 지속
MA90은 절삭날의 여유각을 크게 확보. 우수한 정삭면을 실현함과 동시에 절삭날의 마모 진행을 억제합니다.

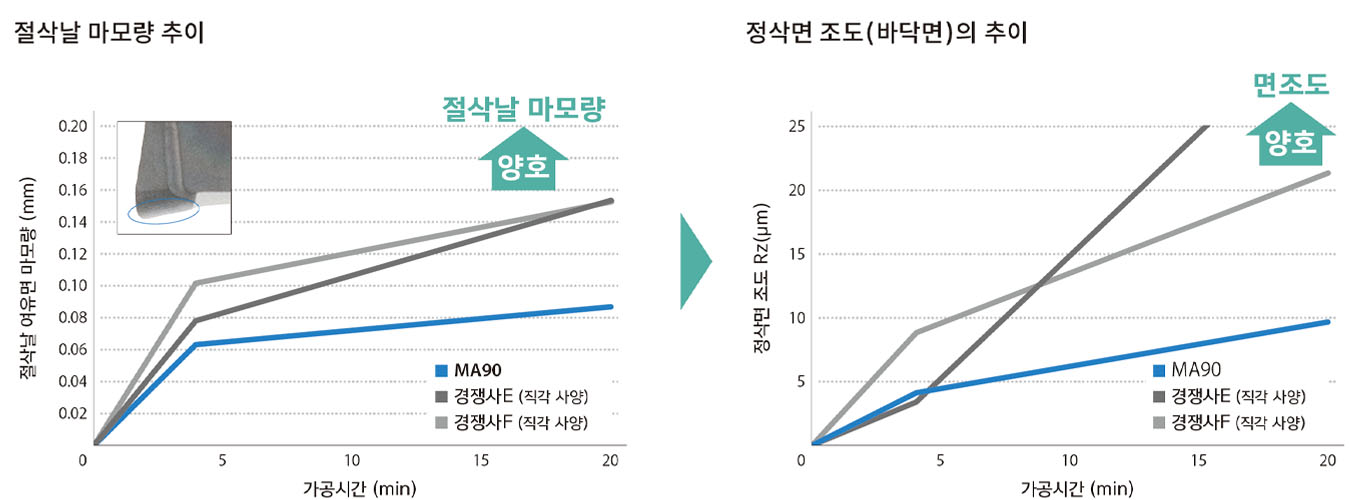

절삭조건 : Vc = 150 m/min, ap × ae = 3 × 5 mm 4패스, fz = 0.1 mm/t, Dry S50C ø20 (3날) BT50
경쟁사 제품(직각 사양)에서는 절삭날의 마모 진행으로 정삭면이 악화되는 경우가 있지만 MA90에서는 고품위 정삭면이 지속. 긴수명과 고속가공을 실현합니다.

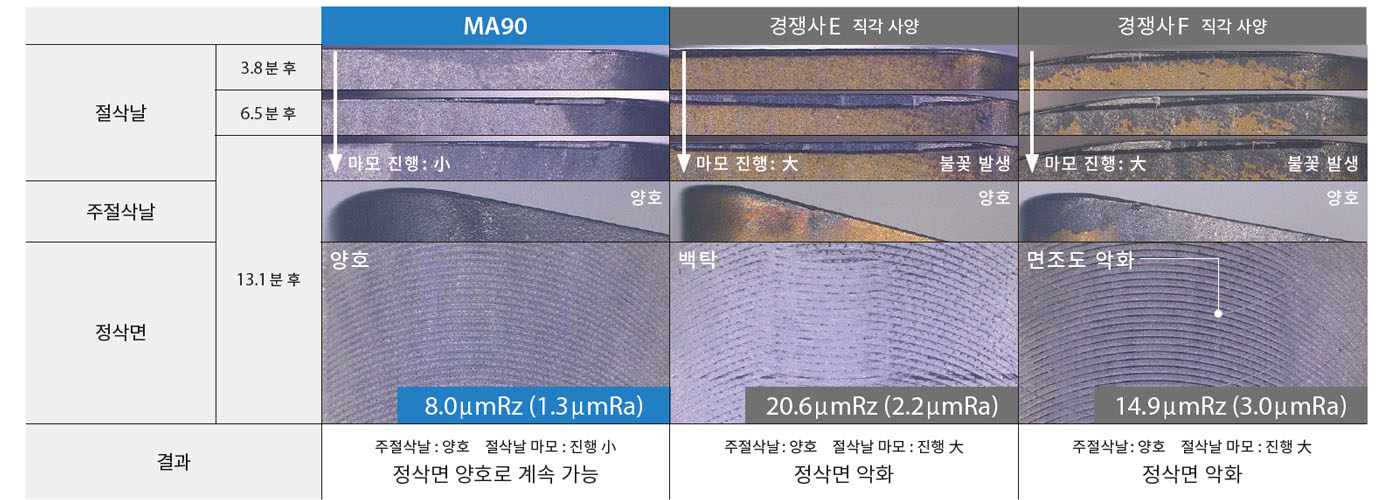

인선 상태와 정삭면(당사 비교)
