Home>제품정보> CA115P/CA125P

강가공의 새로운 CVD코팅 CA115P/CA125P는 황삭가공부터 정삭가공까지 다양한 가공환경에 대응. 다양한 워크 형상, 피삭재로 긴수명을 달성하였습니다. 게다가 신개발 PMG 브레이커와의 조합으로 최대 4배의 가공 수명을 실현

ㅣBlack & Gold 바이컬러. 코팅 특성을 적정화

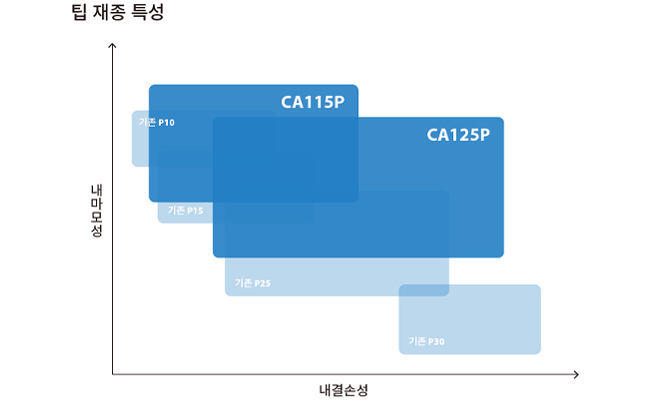

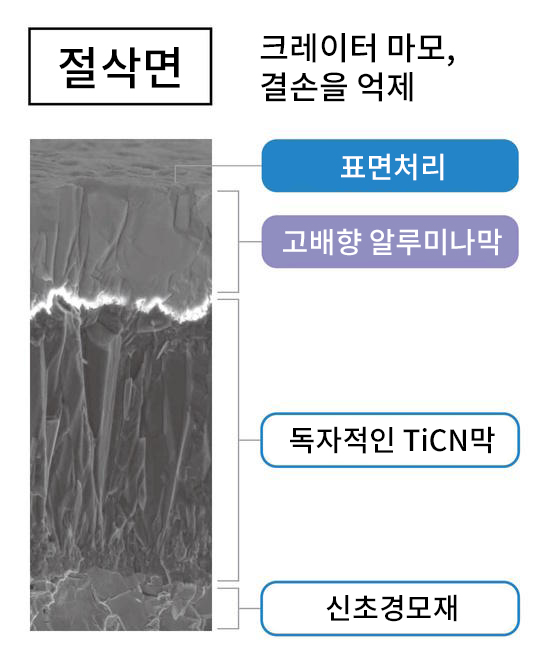

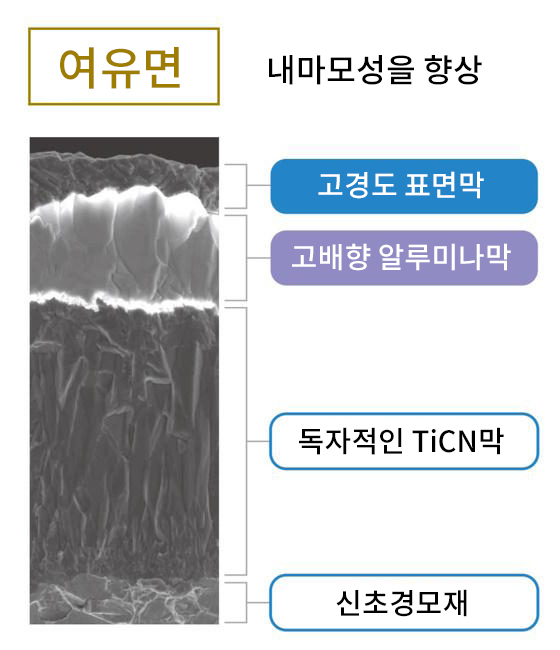

팁 절삭면과 여유면에서 코팅 특성을 적정화하여 내마모성과 내결손성을 고차원으로 양립. 절삭면은 고배향 알루미나막으로 마모를 억제, 신기술의 표면 처리로 내결손성이 향상되었습니다. 여유면은 고경도 표면막으로 마찰 마모를 억제. 금색면이기 때문에 사용 코너의 식별도 용이합니다.

ㅣ크레이터 마모를 억제. 업계 최고 수준의 고배향 알루미나막

절삭가공 시 발생하는 칩. 팁의 취면은 칩과의 마찰열에 의한 크레이터 마모가 발생하기 쉬워 칩 처리의 악화로 이어집니다.
CA115P/CA125P는 고배향 알루미나막으로 크레이터 마모를 억제합니다.독자적인 결정 제어 기술로 알루미나막 결정 방향 균일화 성공. 업계 최고 수준※의 Al2O3 배향도를 달성했습니다.
※2023년 3월 교세라 조사

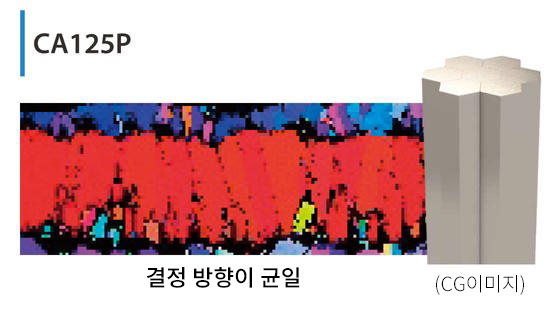

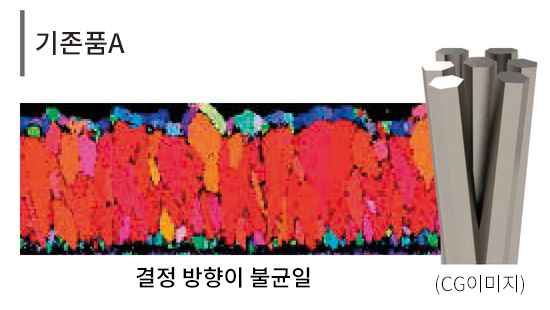

결정 방위 해석 (EBSD 패턴） 적색의 비율이 높을수록 배향도가 높은 것을 나타냄

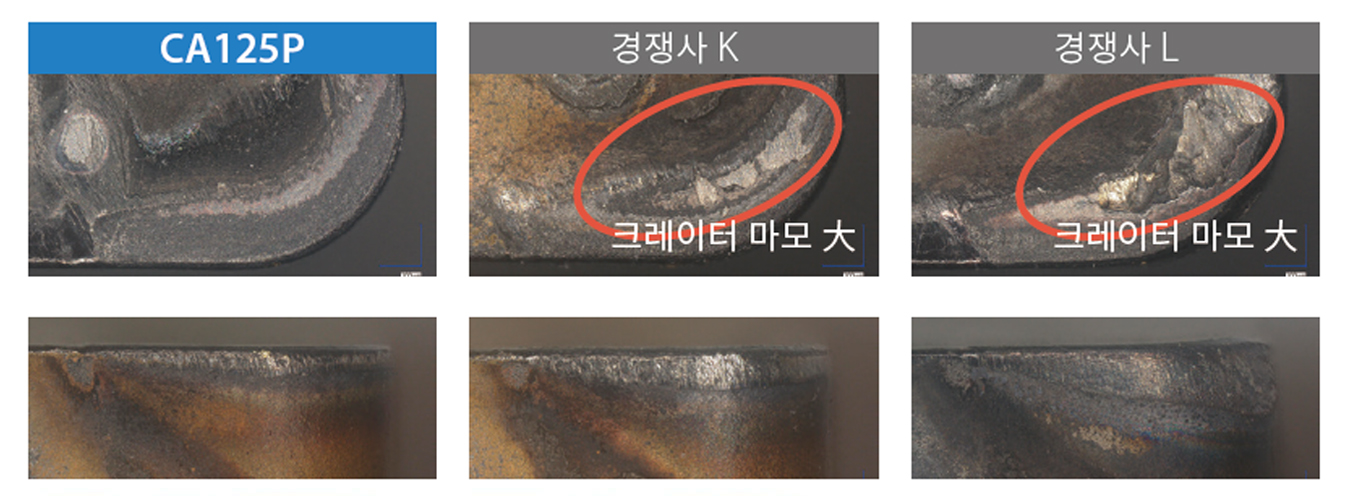

인선 상태 비교(16.9분 가공 후) 당사비교

칩 찰과에 의한 크레이터 마모나 기계적인 마찰 마모를 억제

절삭조건：Vc = 300 m/min, ap = 1.5 mm, f = 0.3 mm/rev, Wet　피삭재：SCM435

ㅣ고온 특성이 뛰어난 초경합금 모재

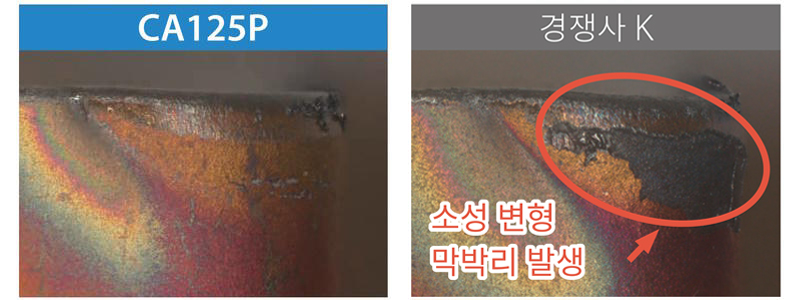

게다가 CA115P/CA125P는 초경합금 모재도 쇄신.고온 시에도 모재 경도가 높아 소성 변형이나 그에 따른 막 박리를 억제합니다.

절삭조건：Vc = 300 m/min, ap = 1.0 mm, f = 0.4 mm/rev, Dry　피삭재：SCM435

ㅣ폭넓은 가공 영역 커버

CA115P/CA125P에 맞추어 강철 가공용 브레이커 시리즈도 확충.새롭게 등장하는 중~황가공용 PMG 브레이커는 독자적인 설계로 중~황가공의 폭넓은 가공 영역을 커버합니다.

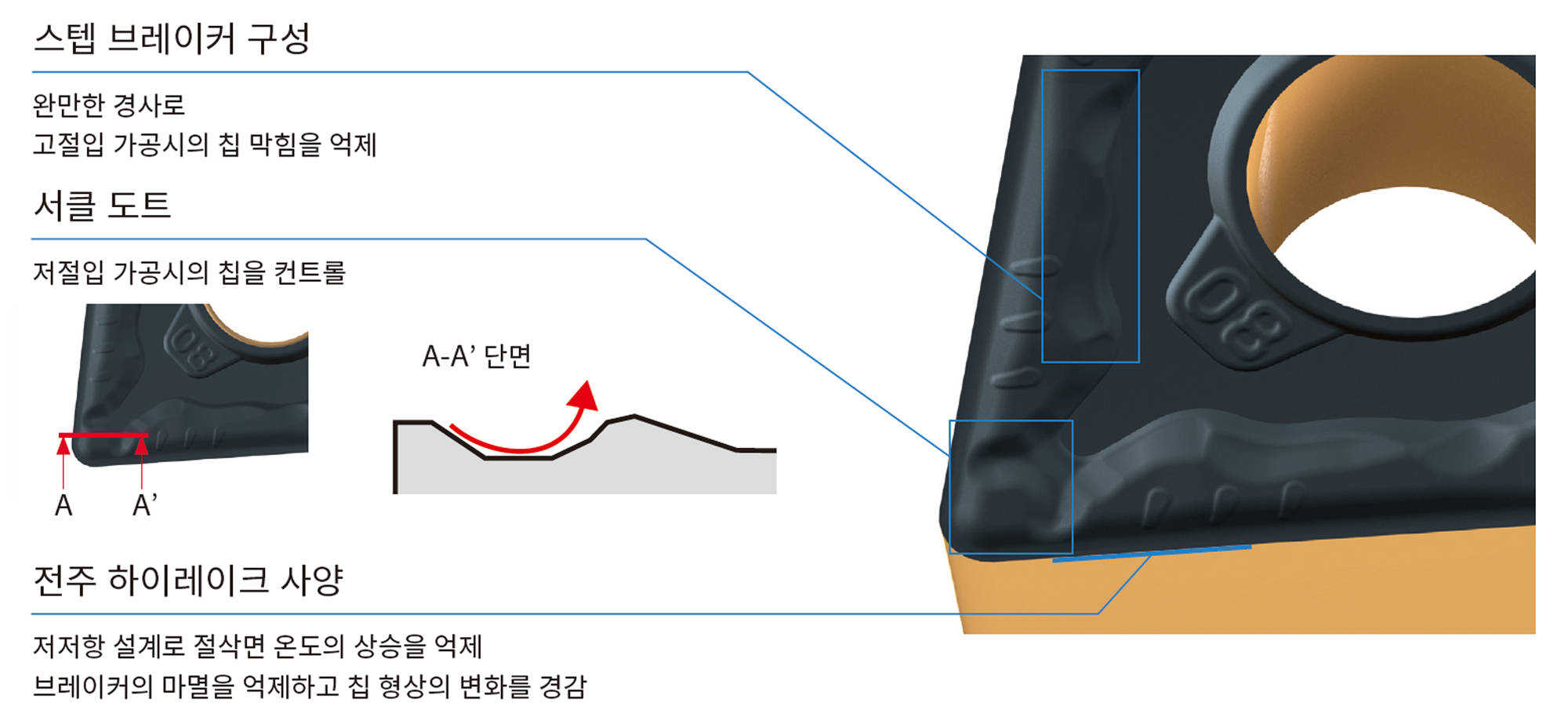

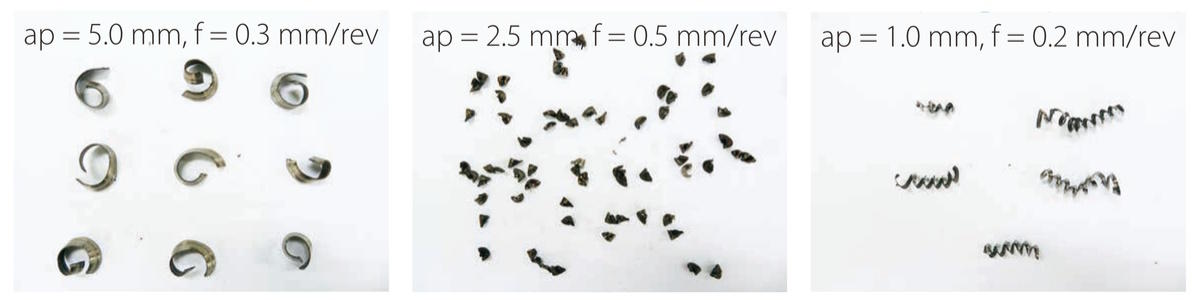

PMG 브레이커는 ap = 0.5 ~ 5.0 mm, f = 0.1 ~ 0.5mm/rev의 폭넓은 영역에서 뛰어난 칩 처리를 실현합니다. 낮은 절삭 깊이 가공 시에는 서클 도트로 칩을 컨트롤. 높은 절삭 깊이 가공 시에는 스텝 브레이커 구성으로 칩 막힘 억제. 폭넓은 가공 영역에서 우수한 칩 처리를 실현하여 공구 집약에 공헌합니다.

절삭조건：Vc = 300 m/min, ap = 0.5~5.0 mm, f = 0.1~0.5 mm/rev
피삭재：SCr420 CNMG120408PMG

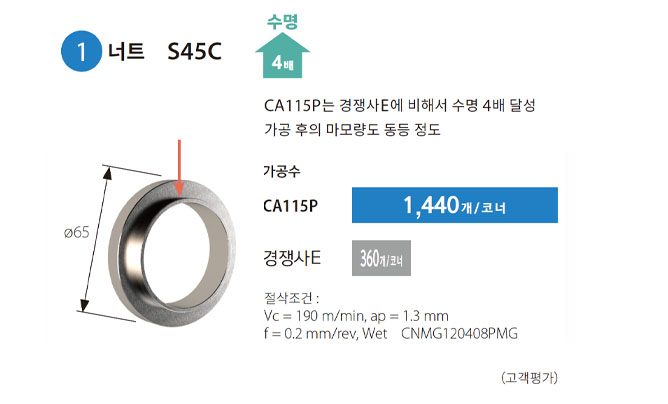

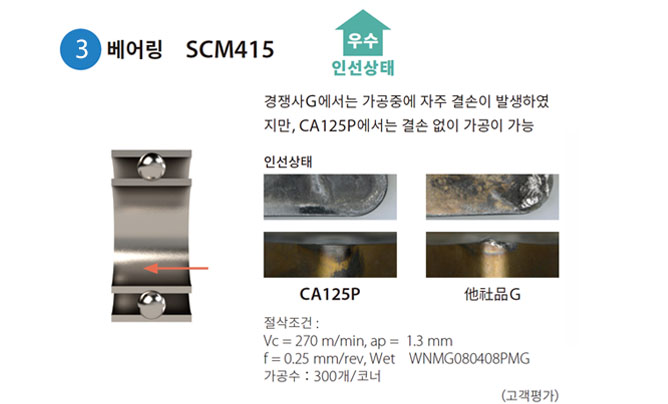

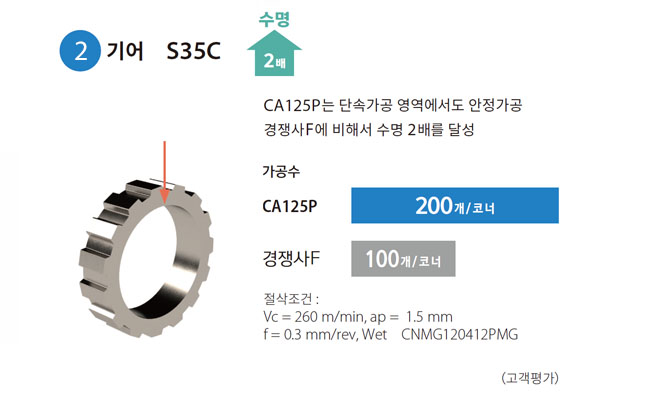

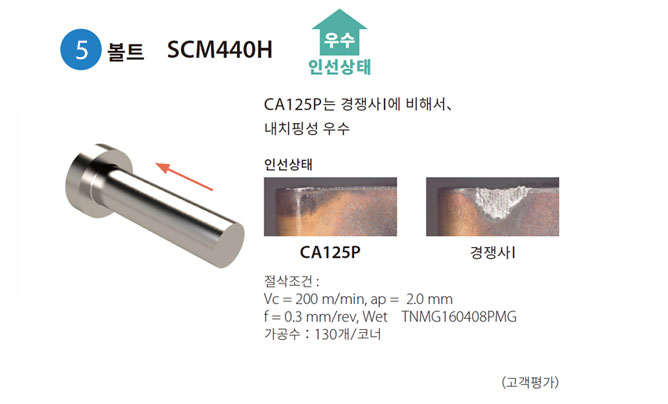

ㅣ지속되는 뛰어난 칩 처리.장수명에 공헌

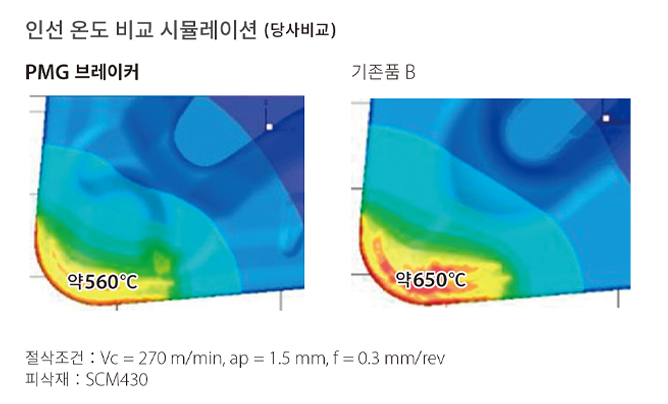

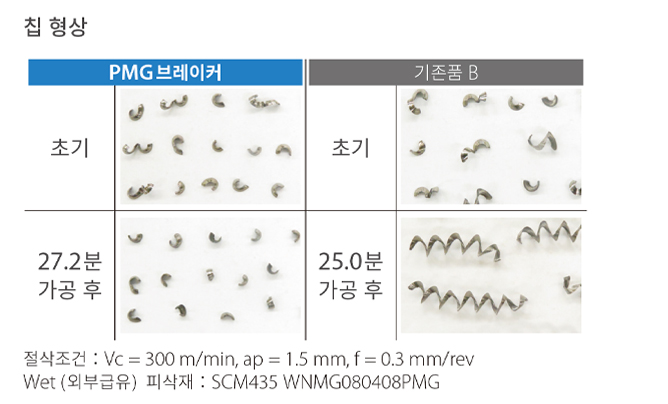

또한 PMG 브레이커는 저저항 설계로 조리면 온도의 상승을 억제하고, 크레이터 마모를 저감합니다.가공이 진행되어도 우수한 칩 처리가 지속되어 공구 수명의 향상에 공헌합니다.
