EZ바 시리즈

풍부한 라인업으로 소내경 가공의 툴링을 마음대로

교세라의 스몰툴의 베스트 셀러 「EZ 바 시리즈」
팁 교환을 간단하게 하는 독자적인 구조로 소내경의 선삭부터 홈, 나사까지 다양한 가공 용도에 대응. 칩 처리가 우수한 G브레이커의 발매( 2022년 1월)에 의해 라인업이 완성되었습니다. 여기에서는 EZ 바의 풍부한 레퍼토리를 4가지 관점에서 설명합니다.

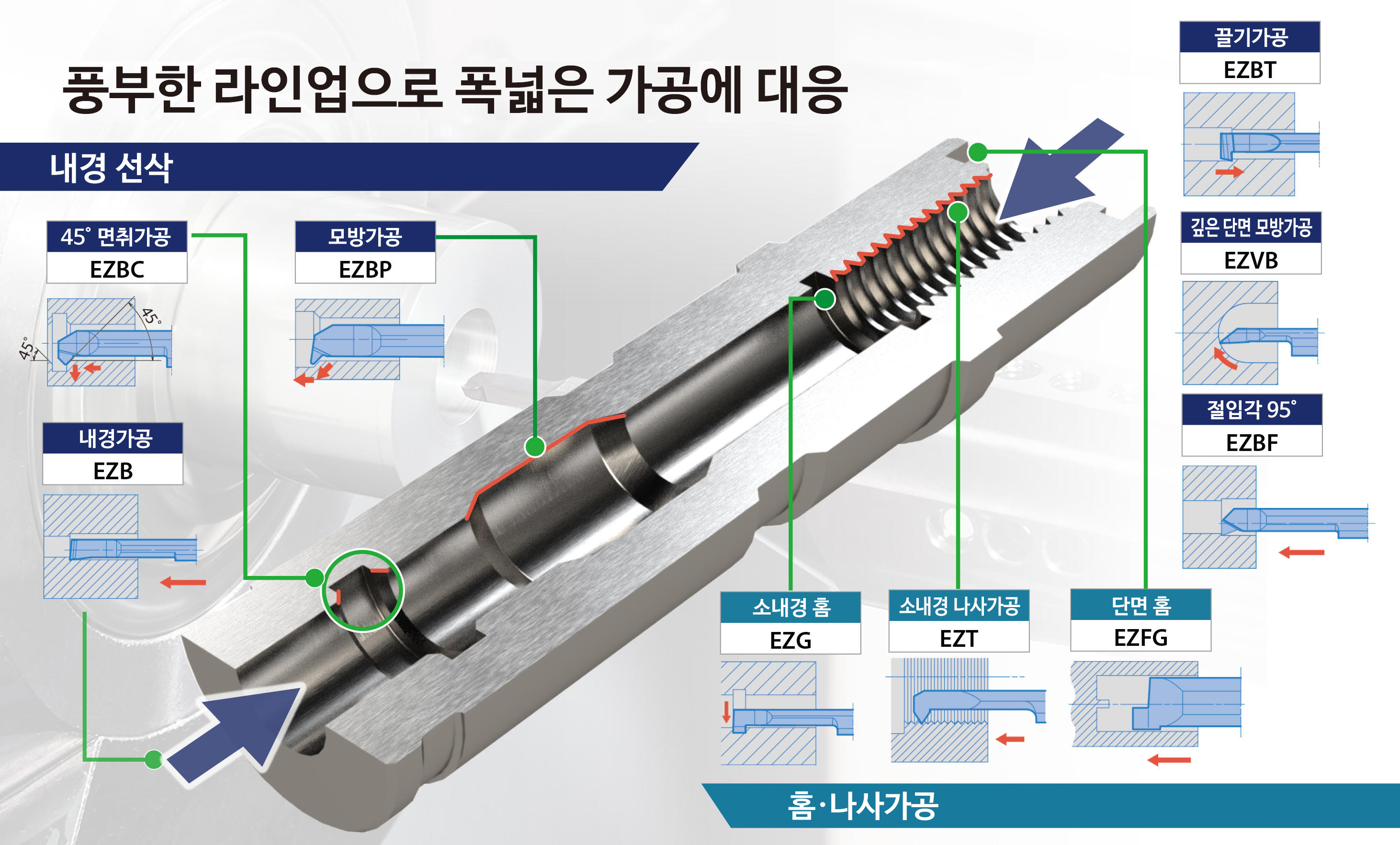

다양한 가공 용도에 대응하는 라인업

공구를 분류하는 첫 번째 관점은 가공 용도입니다. EZ 바의 라인업은 가공 용도별로 9 종류로 분류할 수 있습니다. 내경 선삭 가공에서는 45° 면취 가공이나 모방 가공 등 폭넓은 가공에 대응합니다. 홈 가공에서는 홈 폭 공차 ±0.03로 고정밀 가공에 대응하고 나사 가공에서는 M4 미터 나사의 가공도 가능합니다. 작은 내경 가공의 대부분은 EZ 바에서 대응할 수 있습니다.

브레이커 선택으로 최적의 내경 가공을

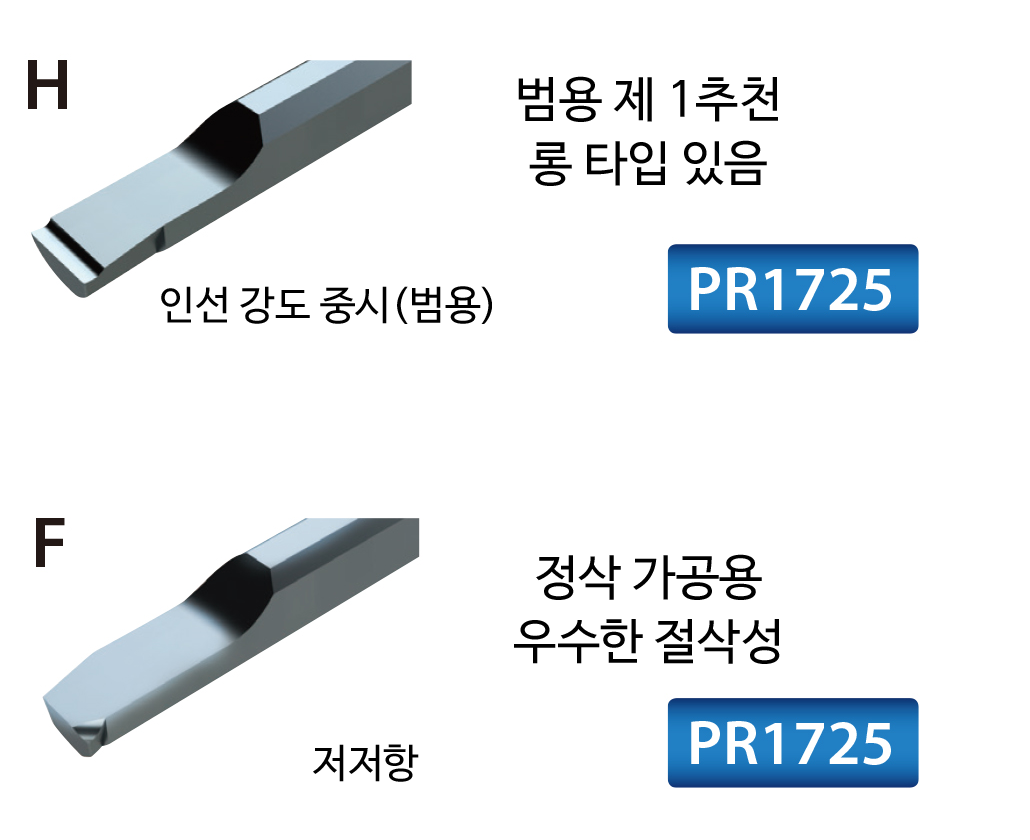

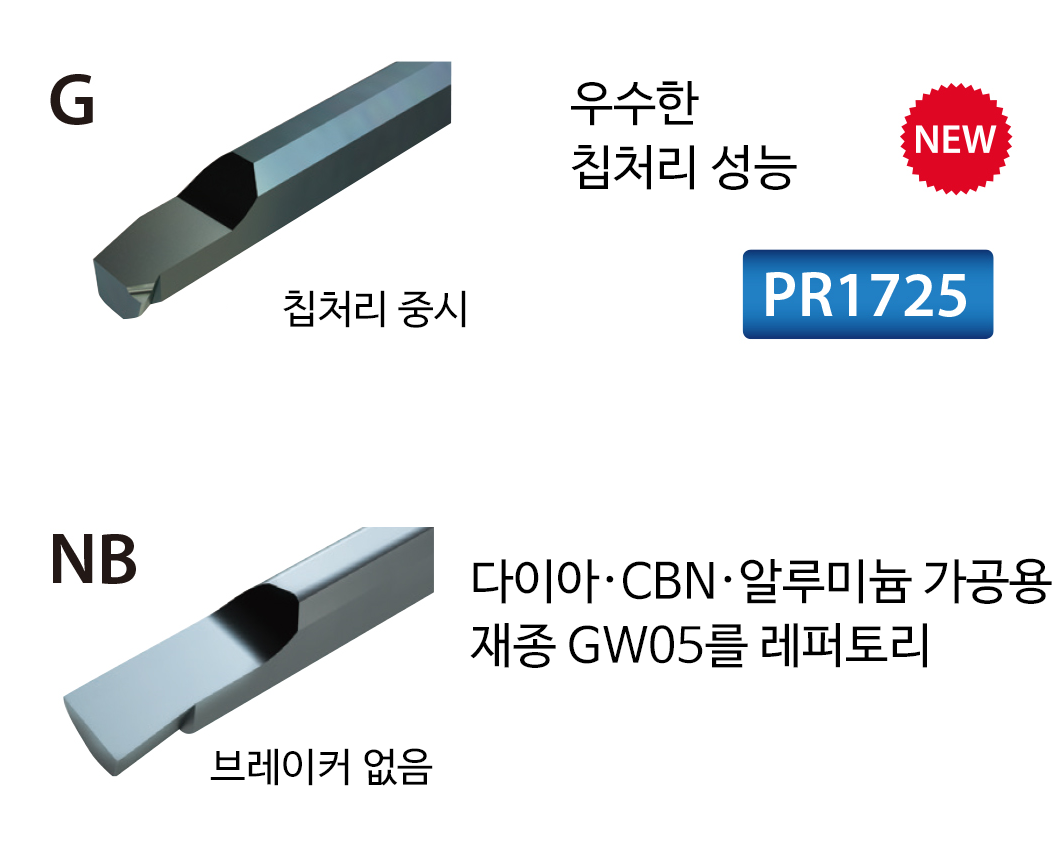

그 중에서도 내경 가공용으로는 총 4가지의 브레이커 라인업이 있어 피삭재나 가공 방법에 맞게 브레이커를 선택할 수 있습니다. 새로운 G브레이커는 칩처리 중시, 칩 컬이 안정되어 분단성도 양호해집니다.

또한 H/G/F 브레이커용으로 라인업하고 있는 NEW PVD 코팅 PR1725 는 MEGACOAT ^® NANO PLUS 의 채용에 의해 긴수명과 우수한 정삭면의 양립을 실현합니다. 설비 가동률 향상과 품질 관리 비용 절감으로 이어집니다.

정밀도? 비용? 정밀도가 다른 두 종류의 솔리드 바

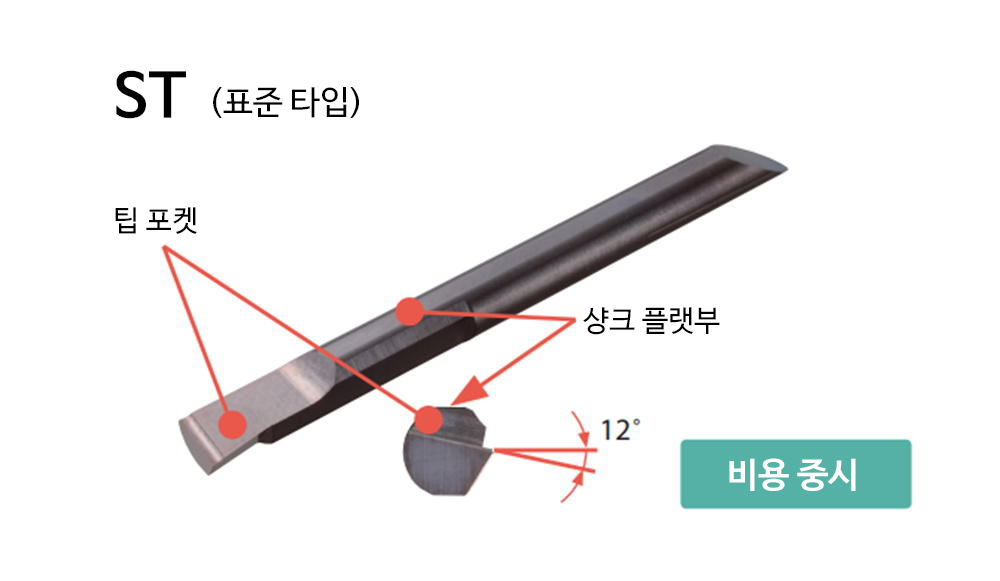

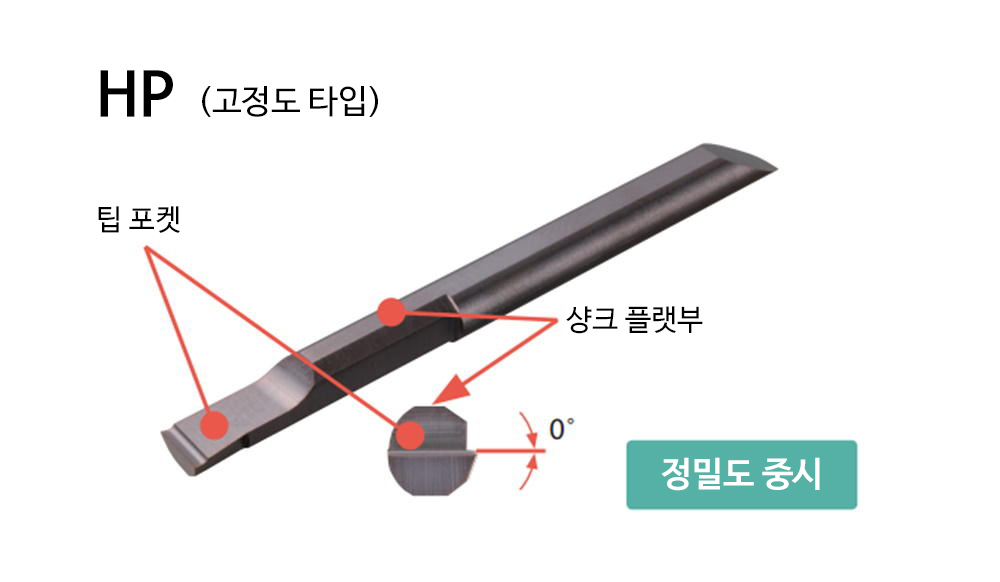

정밀도를 중시할지 비용을 중시할지도 중요한 포인트입니다. 내경 가공용 솔리드 바는 고정밀 타입 HP / 표준 타입 ST 로 분류됩니다. 고정밀 타입 HP는 표준 타입 ST에 비해 엄격한 칩 공차 설정이 되고 있습니다.

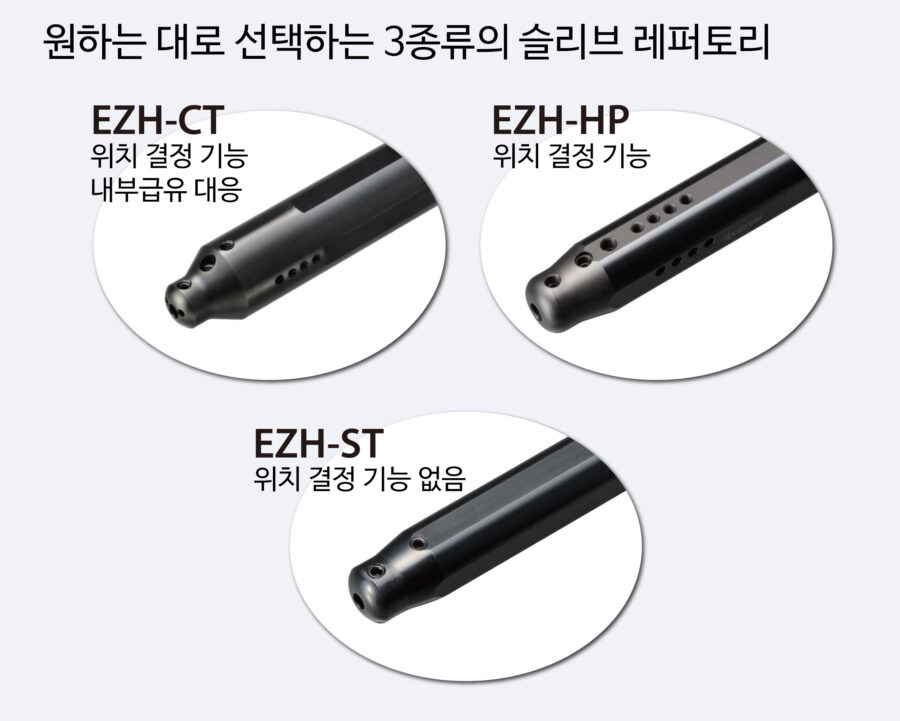

슬리브는 3종류. 위치 결정 기능 첨부!

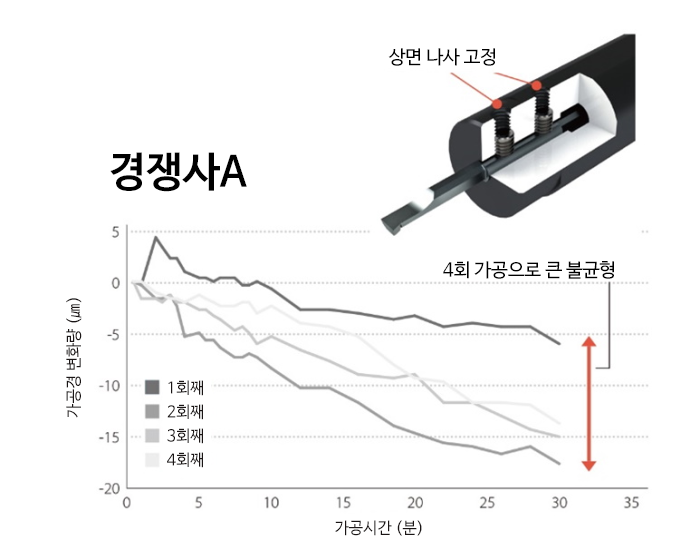

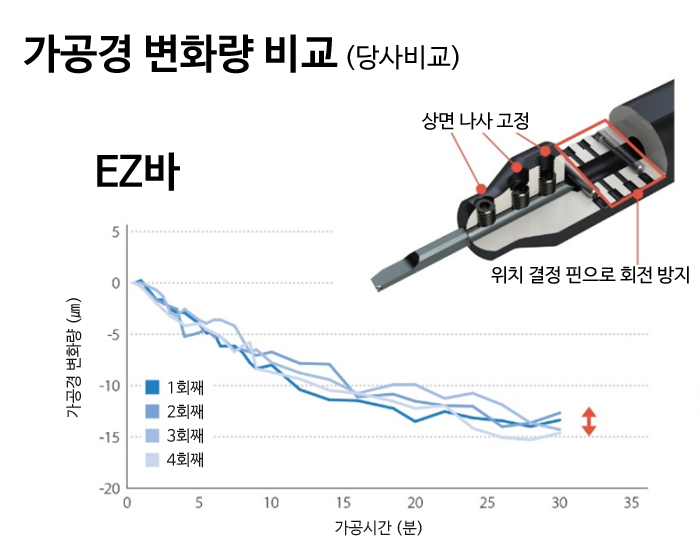

슬리브는 3종류에서 선택 가능. 위치 결정 기능이 있는 EZH-CT(내부 급유에도 대응)와 EZH-HP 로 EZ 바의 매력을 체험하십시오. 간단한 위치 결정과 높은 반복 정밀도에 더해 높은 구속력으로 가공중 팁의 움직임을 억제해 가공 치수의 편차 저감에도 효과를 발휘합니다.
