교세라의 미세 가공의 도전. 미세 가공을 간단하게.

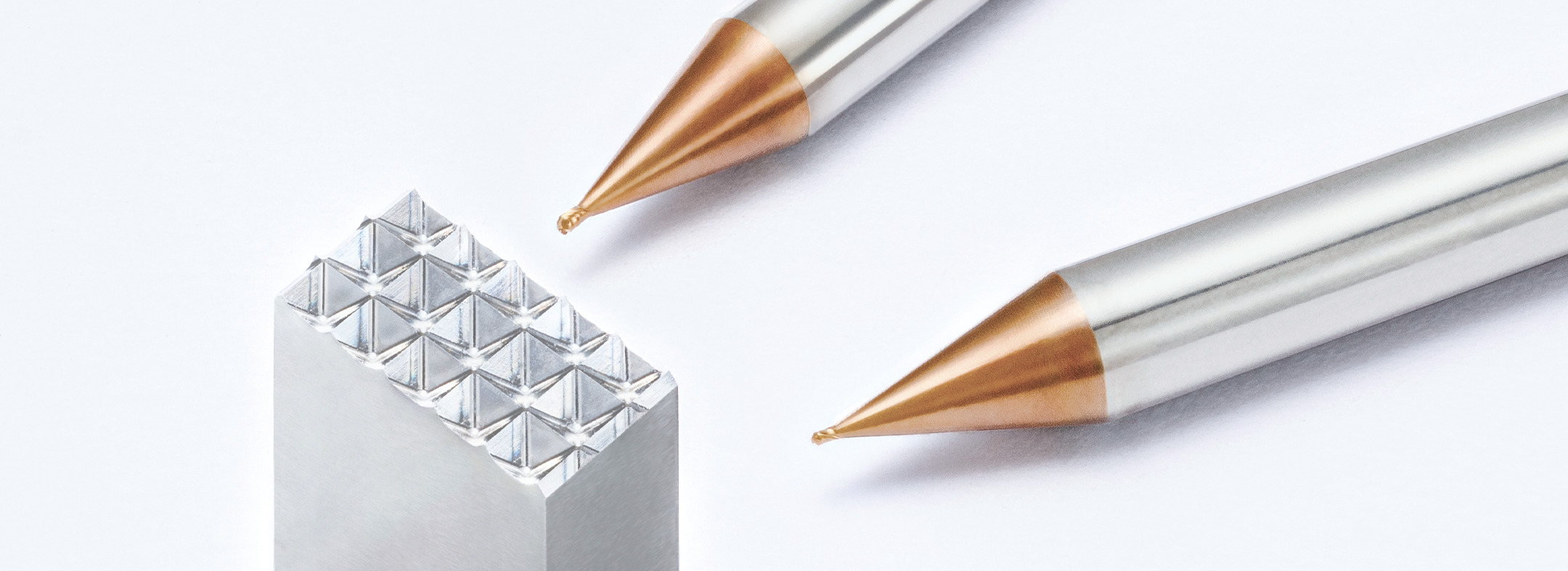

교세라는 고경도재 가공용(미세 가공) 솔리드 볼 엔드밀 「2KMB」를 발매해 미세 가공 시장에 새롭게 진출했습니다. R2.5~3.0 의 라인업이 추가되어 보다 폭넓은 요구에 대응할 수 있게 되었습니다. 목표는 정밀 금형이나 소형 부품의 미세 가공에 있어서의 생산성의 향상. 고정밀 가공이 요구되는 세계에서 2KMB가 발휘하는 강점을 개발자가 설명합니다.
점점 더 요구되는 정밀 금형의 미세 가공
5G로 대표되는 정보통신의 대용량·고속화, 자동차산업에 있어서의 CASE※1. 이들을 생산하는 금형에는 수명 향상의 관점에서 고경도재가 사용되고 있지만 그 절삭 가공은 어렵고 공구 마모도 현저하게 빨리 진행됩니다. 또한 “고경도재”라고 해도 그 재종은 다양하고 또한 피삭성도 다르기 때문에 그에 따른 공구의 선정이나 관리, 교환의 부하가 발생합니다.
※1. C onnected(커넥티드), A utonomous(자동화), S hared & Service(쉐어링), E lectric(전동화)
풍부한 첨단 기술을 무기로 미세 가공 시장에
당사의 PVD 코팅 「MEGACOAT ®」시리즈는 발매 이후에도 개발·개량을 거듭해 고객으로부터 호평 받고 있습니다. 또한 프린트 기판용 공구를 오랜 세월 다루었고, 2016년에는 미국 SGS사를 그룹으로 맞이하는 등 솔리드 툴을 강화해 왔습니다. 이러한 풍부한 자산을 배경으로 정밀 금형 분야에서 새로운 가치를 제공하고자 본 제품을 개발했습니다.
다양한 고경도재에 폭넓게 대응
2KMB의 가장 큰 특징은 열처리강에서 70HRC까지의 합금강을 비롯하여 스테인리스계, 하이스계 등의 경도나 피삭성이 다른 다양한 고경도재에 대응할 수 있는 점입니다. 작은 치핑이 발생하기 쉬운 SKD11 이나 절삭점이 고온화하기 쉬운 HAP72* 등 피삭재마다 요구되는 특성을 폭넓게 커버하여 공구 선정의 부하를 경감합니다.
그 포인트는 신개발의 PVD 코팅 「MEGACOAT ® HARD EX」와 독자적인 인선 형상입니다.
진화를 계속하는 「MEGACOAT」시리즈

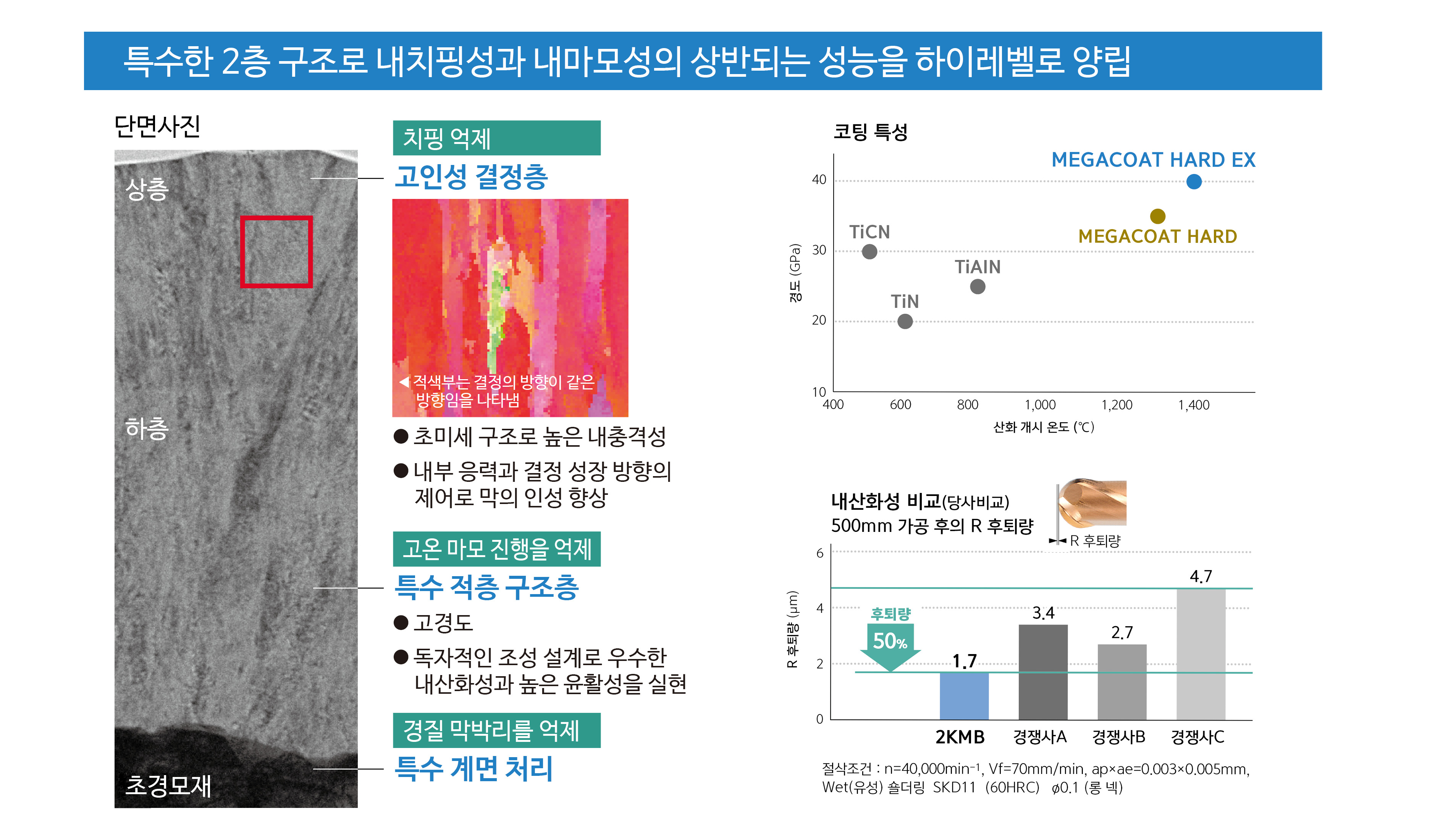

신개발 MEGACOAT HARD EX 는 특수 2층 구조를 채용한 PVD 코팅입니다. 높은 인성과 내충격성이 우수한 고인성 결정층(상층)과 고경도로 내산화성이 우수한 특수 적층 구조층(하층)을 첨단 기술로 특수 적층시킴으로써 내치핑성과 내마모성 양립을 하이레벨로 실현했습니다. 또한 초경모재와 코팅의 계면은 특수처리에 의해 높은 밀착강도를 가지며 코팅막의 박리를 억제하여 긴 수명·안정가공에 공헌합니다.

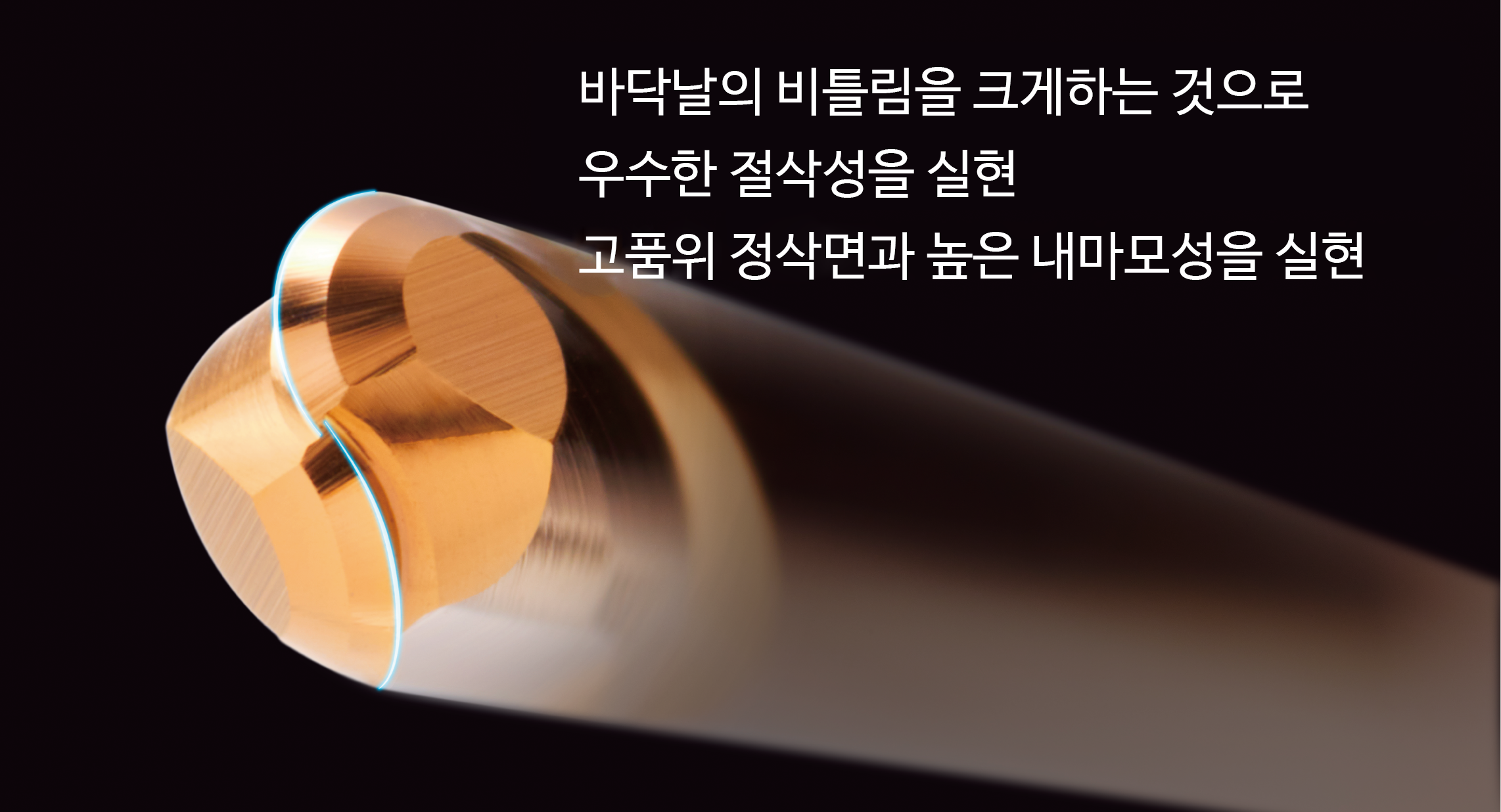

우수한 예리함과 높은 공구 강성을 확보한 형상을 개발
고경도재 가공에 요구되는 높은 신뢰성과 우수한 정삭면 품위를 실현하기 위해 고경도재를 제어하는 독자적인 형상을 개발. 우수한 예리함과 높은 공구 강성을 실현하고 있습니다.
ㅣ1. S를 그리는 절삭날로 고품위 가공을 실현
ㅣ2. 큰 센터 두께·단면적을 확보하고 고강성으로 휨이나 비틀림을 억제
ㅣ3. 서서히 변하는 절삭면·서서히 변하는 여유면으로 인선강도와 저저항을 양립
